DATOS SIGNIFICATIVOS

PROMOTOR: SPRILUR, S.A
EMPLAZAMIENTO DEL PROYECTO: Subzona de la parcela l.3.1 de la Herrera Norte. Puerto de Pasaia (Gipuzkoa)

DESCRIPCIÓN DEL PROYECTO

El proyecto constituye la primera fase de un edificio de mayores dimensiones que se pretende construir en el lugar. Será la pieza central del mismo y contará con los accesos principales peatonales y rodados, siendo las siguientes fases ampliaciones de esta primera, ya sea bajo como sobre rasante.

El edificio completo una vez realizadas las siguientes fases, se extiende hacia el oeste con una longitud aproximada de 120m. Cuenta con un fondo de 17m, que pasa a ser de 33m en las crujías centrales.

La primera fase, objeto del presente proyecto, abarca las crujías centrales de 33m de fondo más las contiguas, de 17m de fondo, en las que se ubican los núcleos de comunicación.

Dispone de sótano, planta baja y dos plantas superiores. Cuenta con dos accesos, uno a cada lado del volumen principal, que cuentan con escalera, ascensor y aseos de planta.

La planta sótano, destinada a garaje, cuenta con 51 plazas, 2 de ellas adaptadas para personas con movilidad reducida y cuartos de instalaciones. El acceso rodado a esta planta se realiza desde Euskadi Etorbidea, por medio de una rampa que desciende en paralelo a la avenida y conecta con el edificio a través de un túnel que discurre por debajo de la nueva plaza urbana que se genera en frente del edificio.

La planta baja se destina íntegramente a uso comercial. Se genera un local diáfano divisible en crujías de 7,5m en coherencia con la retícula estructural. Cuenta con dos patios de luces que aportan iluminación y ventilación natural a la zona posterior del espacio. La altura libre de esta planta es de 5,25m, para que se puedan disponer entreplantas en aquellos comercios y servicios que así lo requieran.

Las plantas altas responden a un esquema sencillo. Los dos núcleos de comunicaciones se unen por medio de un pasillo central que da paso a los diferentes locales susceptibles de venta. Estos locales, que respetan una modulación de 7,5m entre ejes, se pueden unir dando lugar a unidades de mayor superficie.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

Requisitos solicitados

a) Pre-BEP.

• Usos BIM Propuestos.
• Roles y Responsabilidades BIM.
• Equipo BIM Propuesto.
• Alcance BIM de los modelos. LOD.
• Flujo de trabajo BIM Propuesto; Especificación del flujo de trabajo general de cómo se van a crear los modelos BIM y su vinculación con los sistemas de coordinación y presupuestos.
• Recursos. Software y Hardware.
• Organización y estructuración de los modelos BIM.

b) BEP. Plan de ejecución BIM

A los 15 días de la firma del contrato, se deberá entregar un Plan de Ejecución BIM Ampliado especificando aspectos más concretos sobre fechas de inicio, hitos intermedios y finalización, organigramas, etc. del siguiente contenido mínimo:

• Objetivos BIM del cliente: qué se quiere conseguir con el modelo BIM.
• Usos de los modelos.
• Roles y Responsabilidades BIM.
• Equipo BIM Propuesto. Organigrama.
• Alcance BIM de los Modelos. LOD.
• Organización y estructuración de los modelos.
• Gestión de Información. Sistema de Clasificación de Carpetas.
• Flujo de trabajo BIM Propuesto; Especificación del flujo de trabajo de cómo se van a crear los modelos BIM y su vinculación con los sistemas de coordinación y presupuestos.
• Matriz de Interferencias.
• Recursos. Software y Hardware.
• Entregables BIM 23
• Estándares y Sistema de Nomenclatura (modelos, componentes, sistemas…).

c) Entorno de colaboración/ubicación del modelo

Para este trabajo no se especifica ninguna localización, pudiendo trabajar el equipo en modo local o bien utilizando sus propios servidores. No será necesario habilitar permisos ni accesos a ningún técnico de la entidad contratante, ya que el formato de entrega de los modelos debe permitir el uso de herramientas de visualización (visores) para la revisión del modelo. La custodia del modelo actualizado le corresponde al licitador, pudiendo elegir el formato o sistema de gestión de archivos.

e) Alcance. Niveles de información

El alcance de los modelos será LOD 300, según lo establecido en el BIM FORUM 2018, en el Proyecto de Ejecución. DISCIPLINA LOD
ARQUITECTURA 300
ESTRUCTURA 300
URBANIZACION 300

Información de los modelos

‐Replanteo inicial.

‐Replanteo inicial.
‐Coordinación 3D.
Coordinación de agentes.
‐Obtención de mediciones, de las partidas más relevantes (cimentación, estructuras, fachadas y cubierta), para su uso en el proceso de certificación.
‐Seguimiento de obra (control de avance) y certificación.
‐Obtención de documentación 2D para ejecución de obra.
‐Obtención de documentación final de obra.

DATOS SIGNIFICATIVOS

PROMOTOR: SPRILUR, S.A
FECHA DE INICIO: 3 de julio 2023
EMPLAZAMIENTO DEL PROYECTO: Parcela Ut2.2 – Erisono, Eibar

DESCRIPCIÓN DEL PROYECTO

El proyecto plantea un único volumen edificatorio en la parcela UT2.2, de unos 50 m de longitud con dos zonas de alturas diferentes, dos sótanos bajo rasante, una planta baja continua y tres plantas sobre rasante en la zona este del edificio y cuatro plantas sobre rasante en la zona oeste del edificio.

Se plantean locales en planta baja y un máximo de 50 oficinas en las plantas altas, con las instalaciones agrupadas en dos patinillos de dimensiones aproximadas de 9mx3m a ambos lados del núcleo de comunicaciones vertical.

El uso característico es el correspondiente al uso pormenorizado de oficina.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

Requisitos solicitados

a) Pre-BEP.

• Usos BIM Propuestos.
• Roles y Responsabilidades BIM.
• Equipo BIM Propuesto.
• Alcance BIM de los modelos. LOD.
• Flujo de trabajo BIM Propuesto; Especificación del flujo de trabajo general de cómo se van a crear los modelos BIM y su vinculación con los sistemas de coordinación y presupuestos.
• Recursos. Software y Hardware.
• Organización y estructuración de los modelos BIM.

b) BEP. Plan de ejecución BIM

A los 15 días de la firma del contrato, se deberá entregar un Plan de Ejecución BIM Ampliado especificando aspectos más concretos sobre fechas de inicio, hitos intermedios y finalización, organigramas, etc. del siguiente contenido mínimo:

• Objetivos BIM del cliente: qué se quiere conseguir con el modelo BIM.
• Usos de los modelos.
• Roles y Responsabilidades BIM.
• Equipo BIM Propuesto. Organigrama.
• Alcance BIM de los Modelos. LOD.
• Organización y estructuración de los modelos.
• Gestión de Información. Sistema de Clasificación de Carpetas
• Flujo de trabajo BIM Propuesto; Especificación del flujo de trabajo de cómo se van a crear los modelos BIM y su vinculación con los sistemas de coordinación y presupuestos.
• Matriz de Interferencias.
• Recursos. Software y Hardware.
• Entregables BIM 23
• Estándares y Sistema de Nomenclatura (modelos, componentes, sistemas…).

c) Entorno de colaboración/ubicación del modelo

Para este trabajo no se especifica ninguna localización, pudiendo trabajar el equipo en modo local o bien utilizando sus propios servidores. No será necesario habilitar permisos ni accesos a ningún técnico de la entidad contratante, ya que el formato de entrega de los modelos debe permitir el uso de herramientas de visualización (visores) para la revisión del modelo. La custodia del modelo actualizado le corresponde al licitador, pudiendo elegir el formato o sistema de gestión de archivos.

e) Alcance. Niveles de información

El alcance de los modelos será LOD 300, según lo establecido en el BIM FORUM 2018, en el Proyecto de Ejecución. DISCIPLINA LOD
ARQUITECTURA 300
ESTRUCTURA 300
URBANIZACION 300

Información de los modelos

‐Replanteo inicial.
‐Coordinación 3D.
Coordinación de agentes.
‐Obtención de mediciones, de las partidas más relevantes (cimentación, estructuras, fachadas y cubierta), para su uso en el proceso de certificación.
‐Seguimiento de obra (control de avance) y certificación.
‐Obtención de documentación 2D para ejecución de obra.
‐Obtención de documentación final de obra.

DATOS SIGNIFICATIVOS

PROMOTOR: Vivienda y Suelo de Euskadi, S.A. – Euskadiko Etxebizitza eta Lurra, EA (Visesa)
AGENTES IMPLICADOS: Dirección Facultativa: AGVAR Arquitectos
Constructora: CONSTRUCCIONES AMENABAR, S.A.
FECHA DE INICIO: 7 de julio 2021
EMPLAZAMIENTO DEL PROYECTO: Paseo de la Ilíada, Sector nº 12. Arkaiate, Salburua, Vitoria Gasteiz (Álava)

DESCRIPCIÓN DEL PROYECTO

Las viviendas se distribuyen en 2 volúmenes principales, uno de los cuales a partir de la segunda planta se divide de nuevo en otros dos bloques. Todas las viviendas comparten el sótano, que albergará los aparcamientos en 2 plantas bajo rasante.

Por encima de la rasante, el edificio 1 constará de planta baja y siete alturas. El edificio 2 es formado por una base conjunta que cuenta con la planta baja y planta primera, y dos volúmenes diferenciados desde la planta segunda hasta la octava. El programa de viviendas se reparte en 120 viviendas de 2 dormitorios (79%) y 32 viviendas de 3 dormitorios (21%).

Las cubiertas de los tres edificios se resuelven con la tipología de cubierta plana invertida. El cerramiento de la fachada exterior del edificio es de tipo ventilado. Además, en las fachadas sur, se incorporan paneles de vidrio con cédulas fotovoltaicas de color dorado integrados en marcos perimetrales junto con las carpinterías exteriores de vivienda.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

Requisitos solicitados

En este caso no había exigencia por parte de Visesa para que la contrata trabajará en BIM, sin embargo, la empresa adjudicataria ofreció su uso como mejora adicional en su oferta de licitación.

Información de los modelos

Modelos de geometría federados en formato IFC2x3.

DATOS SIGNIFICATIVOS

PROMOTOR:  Vivienda y Suelo de Euskadi, S.A. – Euskadiko Etxebizitza eta Lurra, EA (Visesa)
AGENTES IMPLICADOS: Redacción de Proyecto y Dirección Facultativa: Cooperactiva Constructora: EBA Asistencia Técnica BIM:BERRILAN
FECHA DE INICIO: 29 de septiembre 2022
EMPLAZAMIENTO DEL PROYECTO: Avenida de Altos Hornos, Barakaldo (Bizkaia)

DESCRIPCIÓN DEL PROYECTO

Se trata de una promoción de 108 viviendas que se materializa en un edificio en forma de L de seis alturas con dos sótanos. Son 81 viviendas de 2 dormitorios (5 accesibles), 14 viviendas de 3 dormitorios y 13 viviendas de 1 dormitorios.

Edificio de consumo casi nulo nZEB: calificación A, con buen factor de forma, ajustado tamaño de huecos, aumento de aislamiento, eliminación puentes térmicos mediante una solución de fachada ventilada sin terrazas, encintados con control de infiltraciones y estanqueidad n50<1. Cuentan además con ventilación de doble flujo con recuperación.

• Ninguna vivienda cuenta con orientación exclusiva al norte.
• Todas las estancias vivideras son exteriores, quedando diferenciada la zona de día y de noche, y reduciéndose al máximo posible las colindancias entre salones y dormitorios de diferentes viviendas.
• Los servicios se disponen en el interior formando una espina central de instalaciones.
• Viviendas con tendederos pisables y con terrazas en la planta tipo Los tendederos no condicionan la iluminación de estancias, y la zona de tendido está protegida de vistas.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

Requisitos solicitados

Cumplimiento del EIR. El documento de requisitos (EIR), incluido en la licitación de la obra, y elaborado en coordinación con la Dirección de Vivienda y con Alokabide, responde a las necesidades de todos los implicados y permite, además, la uniformidad de criterios a la hora de sacar a licitación las futuras promociones independientemente del origen de la entidad promotora.

Una vez adjudicado el proyecto y en la fase de obra, todos los agentes implicados en el desarrollo de este, de manera colaborativa deberán consensuar el Plan de Ejecución BIM (BEP). El BEP organiza la información e indica como se gestionará la interoperabilidad entre los diferentes softwares que produzcan información.
Es remarcable que el origen de la información deberá ser el modelo (o modelos) BIM, a partir del cual se extraerá la documentación que corresponda, así, la información contenida en el modelo BIM prevalecerá sobre cualquier otra información gráfica reflejada en planos u otros documentos escritos.

Información de los modelos

• Modelos de geometría federados en formato IFC2x3

DATOS SIGNIFICATIVOS

PROMOTOR: Neinor Homes
AGENTES IMPLICADOS: Neinor Homes, Olabarri y Estudio Beldarrain

FECHA DE INICIO: 15 de marzo 2021
EMPLAZAMIENTO DEL PROYECTO: Urduliz, Bizkaia

DESCRIPCIÓN DEL PROYECTO

Nuestra propuesta adopta la misma estrategia del bloque curvo lineal de la parcela vecina para permitir que el conjunto se entienda como el diálogo entre los dos bloques. Sin embargo nuestro bloque en vez de acompañar a la curva de la plaza, anunciando una plaza estática de edificación simétrica en sus volúmenes, acompaña a la curva más abierta del paseo posterior. De este modo se genera una grieta en la que la plaza se abre al paisaje y la asimetría de la plaza genera una relación más dinámica e interesante entre los volúmenes.

Al mismo tiempo esta alineación del arco más abierto favorece la orientación de las viviendas y genera frente al nuevo bloque un espacio ajardinado comunitario que da valor a la promoción.
El bloque de cuatro plantas más áticos se desarrolla en horizontal sin escalonamiento alguno. La imagen de las terrazas curvas continuas de la fachada principal como respuesta urbana de la edificación a la plaza es razón más que suficiente para ello.

Para resolver la diferencia de cotas con el paseo peatonal del frente posterior se ha decidido continuar la solución en sección de los bloques situados al norte de nuestra parcela. De este modo se acentúa la continuidad del paseo peatonal dándole valor urbano. La solución consiste en generar una jardinera de 2 metros de profundidad y un metro de altura continúa acompañando el paseo en la que se plantará una vegetación similar a la que acompaña al resto del paseo. Tras este parterre lineal se edificará el muro de contención que salva la altura hasta la cota inferior del garaje.

El bloque, con una crujía estrecha de unos 12 metros permite diseñar viviendas pasantes entre las fachadas opuestas garantizando una buena ventilación cruzada. Las viviendas se organizan en 6 portales, cinco de ellos con dos viviendas por planta y el del extremo sur con tres viviendas, aprovechando la buena orientación del testero sur.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

• Creación de modelos BIM de diseño con documentación.
• Revisión de coordinación y detección de colisiones.
• Extracción de mediciones/presupuestos.
• Recreación de las condiciones del solar.
• Revisión de diseño (según estándares Neinor Homes).

Requisitos solicitados

• Modelos federados y codificados
• Informes de coordinación y colisiones aprobados.
• BEP según la casuística del proyecto.
• Cumplimiento de los EIR y BPMO de Neinor Homes.
• Utilización de los recursos BIM facilitados por Neinor Homes.
• Planos extraídos de los modelos en su totalidad.

Información de los modelos

• Modelos de geometría federados en formato nativo.
• Modelos de publicación master federados en formato nativo.
• Modelo datum.
• Modelos de geometría federados en formato IFC2x3.
• Modelos de publicación master federados en formato IFC2x3.
• Modelo de geometría federado en formato NWD.
• Archivo NWF de colisiones e interferencias.

DATOS SIGNIFICATIVOS

PROMOTOR: Sprilur, S.A
AGENTES IMPLICADOS: Imara Ingenieritz, C. Adolfo Sobrino y Sprilur.

FECHA DE INICIO: 5 de abril de 2017
EMPLAZAMIENTO DEL PROYECTO: Polígono Industrial Larramendi, Bergara, parcelas C y K

DESCRIPCIÓN DEL PROYECTO

El edificio industrial, de 10 m de altura,  se ha diseñado para disponer de 9 módulos industriales de aproximadamente 510 m2 y de 8 módulos de 382,50 m2 construidos. Las entreplantas de los pabellones se prevén estructuralmente pero no se construyen.

Dispuestos con grandes portones de 5 x 5 m de dimensiones, para permitir el acceso de camiones y diseñados con una capacidad portante que permite la instalación de gruas punte de 10 Tn.

Adosado a este edificio industrial, se sitúa el edificio terciario, conforme a los planos dispuesto en 3 plantas, con 255 m2 construidos por planta, llegando a los 10 m de altura.

Diseñados con construcción industrializada, elementos prefabricados en estructura y envolventes, y con una alta calificación de las Guías de Construcción Sostenible.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

• Control y visualización de los modelos BIM multidisciplinares.
• Replanteo de obra a partir del modelo BIM.
• Coordinación 3D.
• Coordinación de Agentes. Utilización de modelos BIM en la fase de obra.
• Obtención de documentación 2D e información para ejecución de obra a partir de modelo BIM.
• Obtención de mediciones mensuales de certificación y control de avance más relevantes de proyecto. (Cimentaciones, estructuras, fachadas y cubiertas) a partir del modelo BIM.
• Obtención de documentación actualizada final de obra.

Requisitos solicitados

• BIM Manager del Contratista
• Entorno común de datos.
• Actualización del BEP

Información de los modelos

Durante la ejecución de las obras, se realiza la obtención de mediciones mensuales de certificación y control de avance más relevantes de proyecto. (Cimentaciones, estructuras, fachadas y cubiertas) a partir del modelo BIM, especificando el flujo de trabajo mensual para la entrega de las certificaciones mensuales mediante los modelos BIM.

Actualización mensual de los modelos durante la ejecución de obra, y obtención del modelo “As built” tras su finalización.

DATOS SIGNIFICATIVOS

PROMOTOR: Comunidad de vecinos de barrio Aramotz
AGENTES IMPLICADOS: Asociación de vecinos de Aramotz, Ayuntamiento de Durango, Durango Eraikitzen, Gobierno Vasco, MaaB Arquitectura y Urbanismo.
FECHA DE INICIO: Previsto enero de 2023
EMPLAZAMIENTO DEL PROYECTO: Barrio comprendido entre Calle Aramotz y Calle del Ocho de Marzo.

OTROS DATOS SIGNIFICATIVOS: Manzana de viviendas compuesta por 130 viviendas y 6 lonjas comerciales divididas en 16 portales. Año de construcción 1954.

DESCRIPCIÓN DEL PROYECTO

Este proyecto surge como respuesta al estudio Berritu Aramotz promovido por el ayuntamiento de Durango y la comunidad de vecinos de Aramotz. El estudio tiene como objetivo establecer las líneas generales y estrategias de actuación para la rehabilitación energética, de accesibilidad y reurbanización de uno de los barrios en riesgo de exclusión del municipio.

El proyecto plantea la intervención en los 16 portales que componen el barrio, interviniendo en la envolvente térmica y proponiendo la construcción de un nuevo núcleo de comunicaciones en cada uno de ellos con el objetivo de mejorar la eficiencia energética de las viviendas y garantizar la accesibilidad universal. Mediante el proyecto se pretende renovar la dignidad del conjunto edificado, preservando la escala doméstica y el carácter vecinal del barrio. Para ello se hace uso de un sistema de fachada ventilada en la fachada a las calles circundantes y un sistema SATE en el patio y calle interior. Los ascensores instalados en el patio de manzana, se caracterizan por su ligereza y transparencia para garantizar la permeabilidad visual. Estos se componen de una estructura metálica y una envolvente de vidrio y policarbonato.

Dentro de la estrategia de rehabilitación de barrio, se promueve además el concurso para la urbanización y reencauzamiento del arroyo que cruza la manzana, del cual resulta adjudicataria la
UTE formada por MaaB Arquitectura y Urbanismo y SOIL Arquitectura del paisaje. El alcance del proyecto de urbanización, no solo abarca el entorno inmediato y el patio de manzana, sino que además interviene también en el área adyacente a la carretera BI-623, donde se plantea el reencauzamiento del arroyo Larrinagatxu. El proyecto de urbanización, configura el espacio público del barrio y sus proximidades y se caracteriza por el uso de soluciones basadas en la naturaleza, drenaje sostenible, y la renovación de las instalaciones urbanas obsoletas en el barrio.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

USOS BIM

•  Obtención de planos 2D a partir del modelo 3D.
•  Coordinación y detección de colisiones.
• Extracción de mediciones.
• Recreación de condiciones de soleamiento.
• Apoyo para la creación del CDE (Common Data Environment) para la gestión de la información.
• Modelos como base para obtención de datos térmicos.
• Coordinación entre fases constructivas

REQUISITOS SOLICITADOS

Debido a la naturaleza del promotor (Comunidad de vecinos), no se exige el uso de ningún protocolo, estándar ni objetivo BIM. No obstante, debido a los estándares internos y los resultados en cuanto a eficiencia, coherencia interna del proyecto y facilidad a la hora de manejar grandes cantidades de datos desde una misma fuente, se opta por el uso de metodologías BIM.

INFORMACIÓN DE LOS MODELOS

• Modelo de arquitectura con los planos para la definición del proyecto de rehabilitación y
  accesibilidad.
• Modelo de estructura para la definición de los planos de los nuevos núcleos de comunicación.
• Modelo de urbanización.
• Datos del estado actual de las viviendas, sus características constructivas y energéticas.
• Datos de la participación vecinal en el proceso de proyecto.

DATOS SIGNIFICATIVOS

PROMOTOR: Zorrotzaurre  Comisión Gestora
AGENTES IMPLICADOS:
Viuda de Sainz e Ingreen Innovación
FECHA DE INICIO: Junio 2020.
EMPLAZAMIENTO DEL PROYECTO: Punta Norte de la Isla de Zorrotzaurre, Bilbao.

OTROS DATOS SIGNIFICATIVOS: Se realizaron los modelos BIM de las redes de saneamiento y recogida neumática de basuras con el objetivo de una mejor trazabilidad de las mediciones de obra asociadas a estas unidades, el estudio de soluciones alternativas a las recogidas en proyecto y la visualización de éstas desde un entorno tridimensional.

DESCRIPCIÓN DEL PROYECTO

El proyecto de Urbanización de la unidad de ejecución 1 de Zorrotzaurre tiene como objetivo la urbanización integral de la Ribera de Zorrotzaurre ( Punta Norte). Entre las principales actuaciones a realizar destacan:

• Rellenos de la vialidad para adoptar la cota de no inundabilidad.
• Bombeos de saneamiento.
• Depósitos para recogida, almacenamiento y reutilización de las aguas de lluvia.
• Se han proyectado varias subfluviales bajo la Ría para la conexión de las nuevas redes con las ya existentes en las riberas.
• Recogida neumática de residuos sólidos urbanos (RSU).

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

USOS BIM

• Diseño y visualización 3D.
• Coordinación y análisis de interferencias.
• Extracción de mediciones y generación de presupuestos.
• Realidad aumentada.
• Sostenibilidad: Cálculo de la huella de CO2.

REQUISITOS SOLICITADOS

• Mejora del control de obra a través de la digitalización de determinados activos.
• Como valor añadido se calculo la huella de carbono de la solución proyectada en base a los datos extraídos de los modelos.

INFORMACIÓN DE LOS MODELOS

• Modelos de geometría federados en formato nativo.
• Modelos en formato nativo.
• Modelos en formato IFC2x3.
• Modelo de geometría federado en formato NWD.
• Archivo NWF de colisiones e interferencias.

DATOS SIGNIFICATIVOS

AGENTES IMPLICADOS: Viuda de Sainz e Ingreen Innovación.

Proyecto “Ecobridge”, financiado parcialmente por Ihobe, dentro de la convocatoria de proyectos del año 2019 sobre “Ecodiseño, Proyectos de demostración en Economía Circular y Ecoinnovación”.

EMPLAZAMIENTO DEL PROYECTO: Variante Sur Metropolitana, Bilbao

OTROS DATOS SIGNIFICATIVOS: se buscaba reducir en gran medida el impacto acústico, visual y de emisiones de CO2 asociado a las labores de construcción.

DESCRIPCIÓN DEL PROYECTO

El Ecopuente se ejecutó como una solución temporal para el paso de maquinaria y acarreos de materiales durante las obras de ampliación de la Variante Sur Metropolitana.Una solución patentada que permitió  minimizar el impacto medioambiental de la obra. Las características principales de este puente es que es fácilmente transportable, desmontable y reutilizable en múltiples emplazamientos sin perder sus prestaciones.

El puente se compone de las siguientes partes:

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

USOS BIM

• Diseño y visualización 3D.
• Fabricación digital
• Extracción de mediciones y generación de presupuestos
• Sostenibilidad: Análisis de Ciclo de Vida en base a modelos BIM.

REQUISITOS SOLICITADOS

• Mejora del control de obra a través de la digitalización del proceso de fabricación digital.
• Incorporación a los modelos BIM de los indicadores de impacto ambiental obtenidos en el Análisis de Ciclo de vida. Biblioteca digital ambiental.

INFORMACIÓN DE LOS MODELOS

• Modelos de geometría federados en formato nativo.
• Modelos en formato nativo.
• Modelos en formato IFC2x3.

https://a360.co/3kLaZ0S

DATOS SIGNIFICATIVOS

PROMOTOR: Ayuntamiento de Oñati
AGENTES IMPLICADOS: Krean, S.Coop.
FECHA DE INICIO: noviembre 2019.
EMPLAZAMIENTO DEL PROYECTO: Oñati, Gipuzkoa.

OTROS DATOS SIGNIFICATIVOS: Importancia de integrar la propuesta en el entorno.

DESCRIPCIÓN DEL PROYECTO

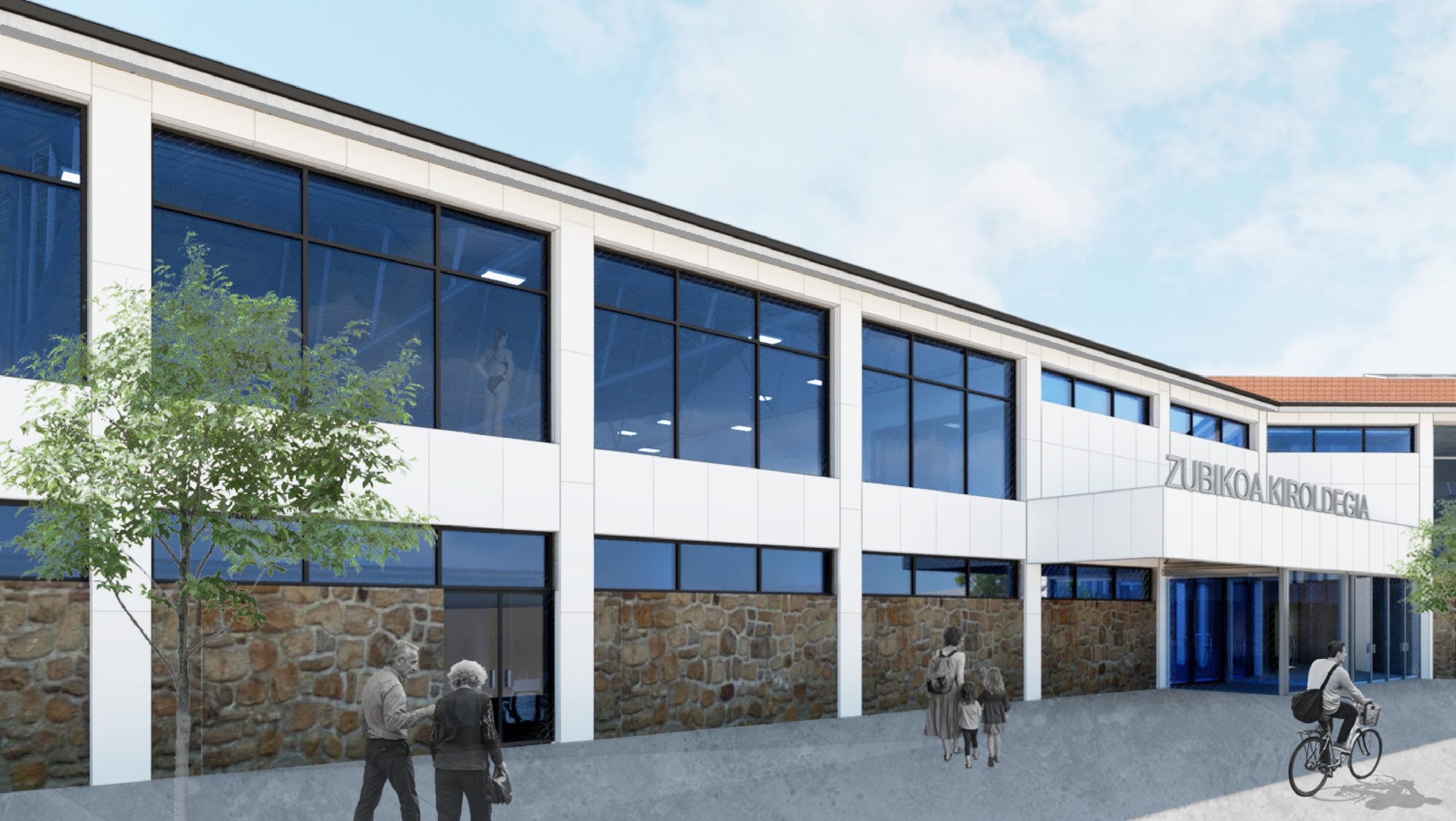

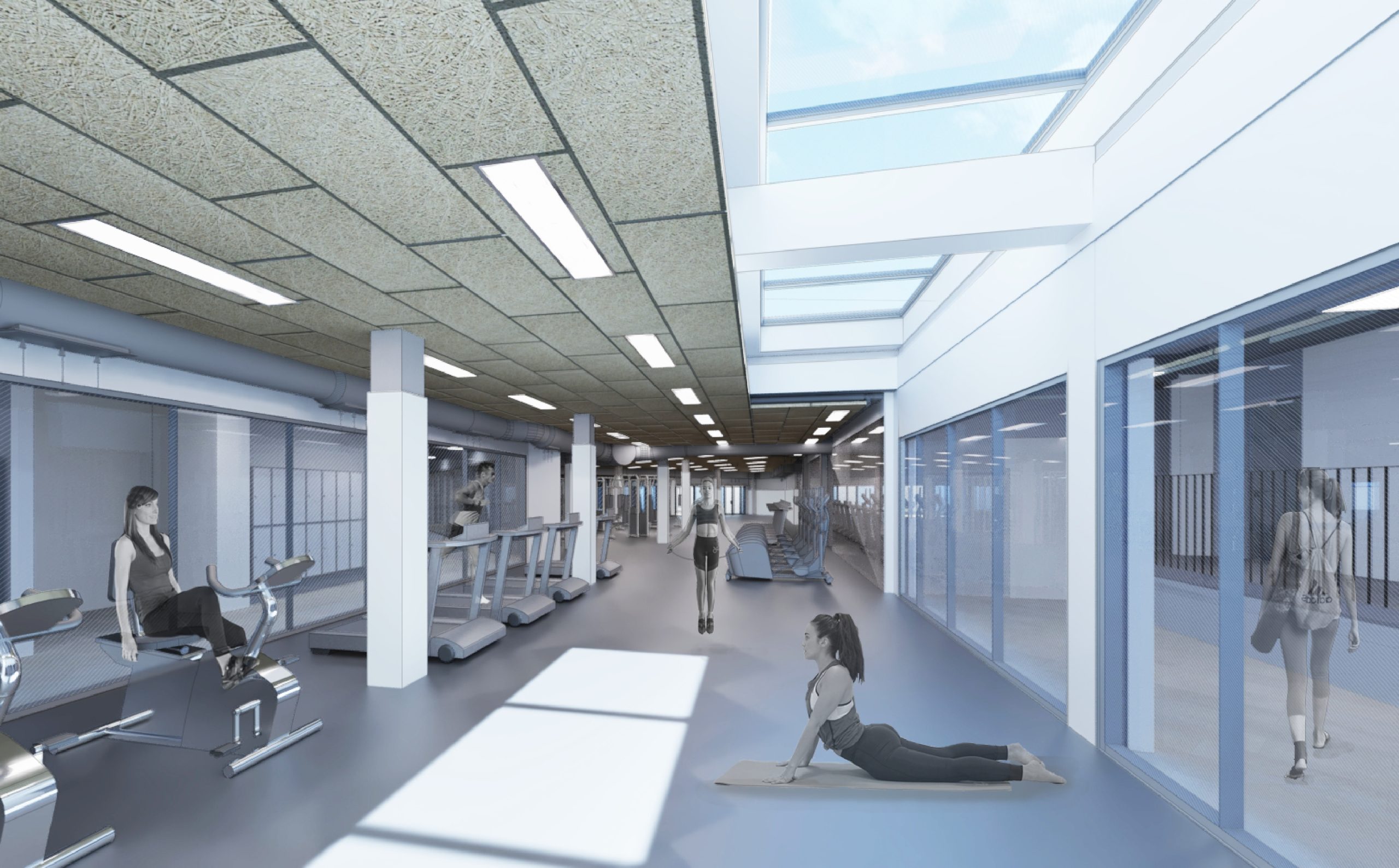

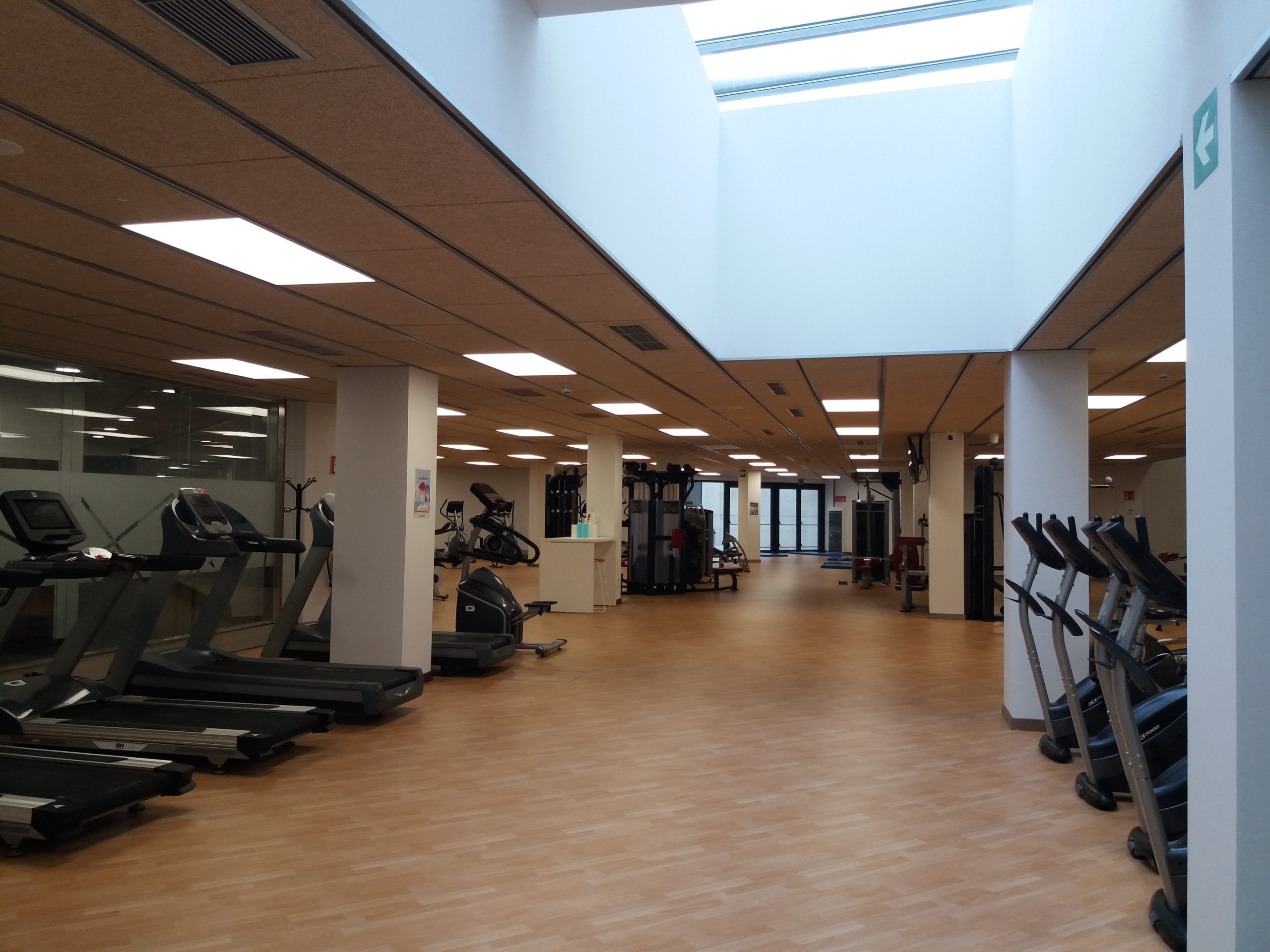

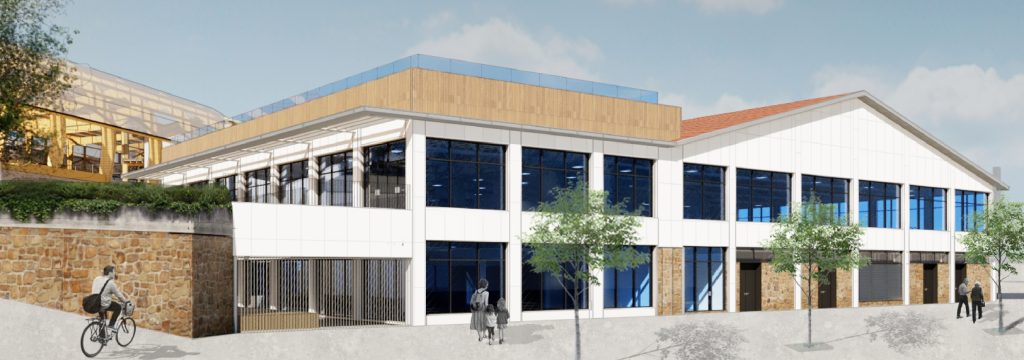

Esta actuación consiste en el desarrollo del proyecto y la correspondiente ejecución de las obras de reforma y ampliación del polideportivo Zubikoa en Oñati mediante la metodología BIM. Las obras se han dividido en 5 lotes, de los cuales se ha utilizado la metodología BIM en el 1, 2, 3 y 4:

1. Lote general.
2. Filtración de piscinas y sauna.
3. Climatización, energía solar y gas.
4. T, B.T. e instalaciones especiales.
5. Control de accesos. Por un lado, se pretenden reparar las filtraciones de agua y la falta de aislamiento de los tejados y las terrazas.

La autoría de los modelos durante la fase proyectual ha correspondido al equipo de diseño y en la fase de obra se ha repartido entre la Dirección Facultativa y los Contratistas

En segundo lugar, el proyecto pretende mejorar la funcionalidad del polideportivo y la organización de espacios y reducir la demanda de energía integrando las ampliaciones y haciendo que el equipamiento sea de gran eficiencia energética. Por último, se cuida mucho la integración de los grandes volúmenes en el entorno y en el edificio existente.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

USOS BIM

• Geometría 3D
• Coordinación 3D
• Planos BIM
• Seguimiento de obra
• Modelos As-Built

REQUISITOS SOLICITADOS

• Experiencia BIM
• Bim Execution Plan
• Modelos BIM Formato Nativo
• Common Data Environment

INFORMACIÓN DE LOS MODELOS

Se utiliza la metodología BIM para la realización del proyecto de ejecución y la dirección de obra, con el fin de detectar los errores que hacen que la estructura, la arquitectura y las instalaciones no concuerden.
