Ejecución de un edificio comercial y otro edificio industrial

EN EL POLÍGONO LARRAMENDI DE BERGARA

DATOS SIGNIFICATIVOS

PROMOTOR:
Sprilur, S.A

AGENTES IMPLICADOS:
Imara Ingenieritz, C. Adolfo Sobrino y Sprilur.

FECHA DE INICIO:
5 de abril de 2017

EMPLAZAMIENTO DEL PROYECTO:
Polígono Industrial Larramendi, Bergara, parcelas C y K

DESCRIPCIÓN DEL PROYECTO

T

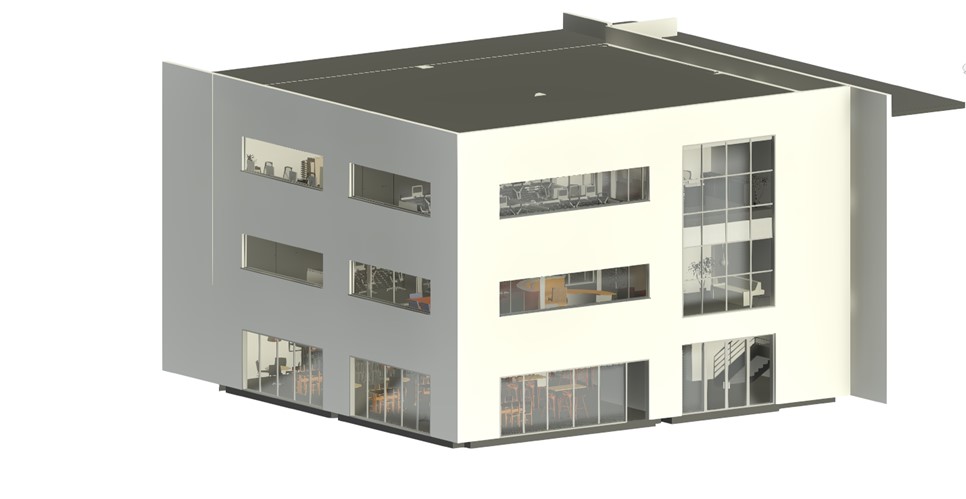

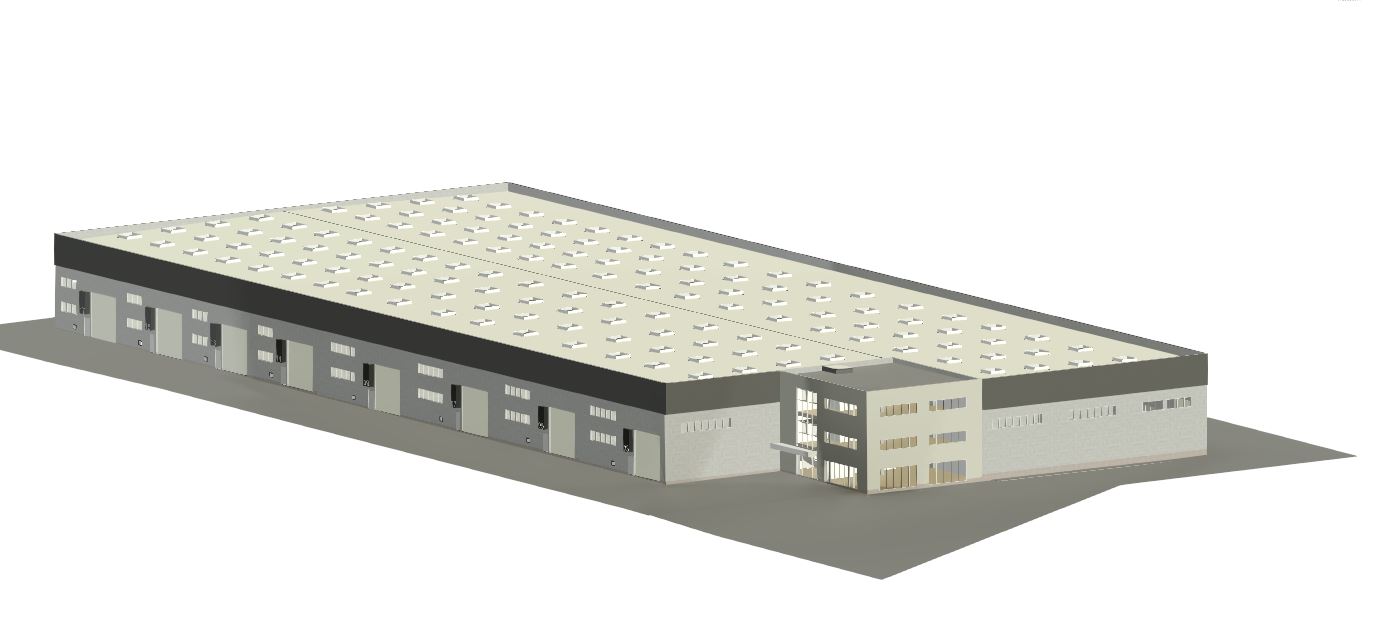

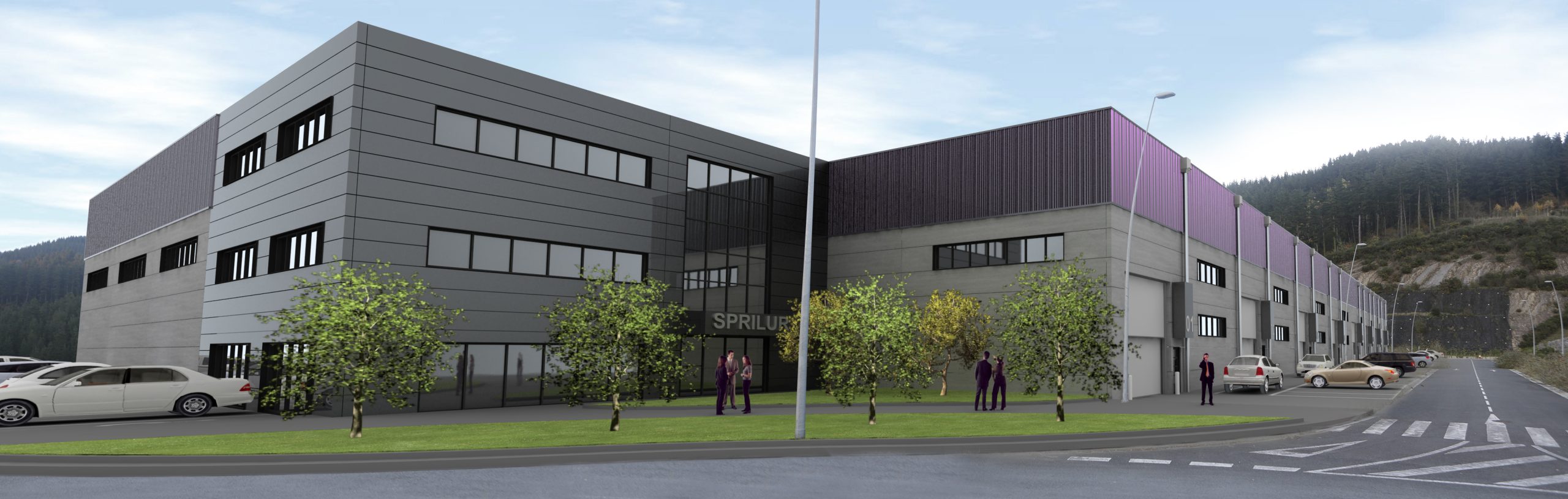

El edificio industrial, de 10 m de altura, se ha diseñado para disponer de 9 módulos industriales de aproximadamente 510 m2 y de 8 módulos de 382,50 m2 construidos. Las entreplantas de los pabellones se prevén estructuralmente pero no se construyen. Dispuestos con grandes portones de 5 x 5 m de dimensiones, para permitir el acceso de camiones y diseñados con una capacidad portante que permite la instalación de gruas punte de 10 Tn. Adosado a este edificio industrial, se sitúa el edificio terciario, conforme a los planos dispuesto en 3 plantas, con 255 m2 construidos por planta, llegando a los 10 m de altura. Diseñados con construcción industrializada, elementos prefabricados en estructura y envolventes, y con una alta calificación de las Guías de Construcción Sostenible.

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

Usos BIM

  • Control y visualización de los modelos BIM multidisciplinares.
  • Replanteo de obra a partir del modelo BIM.
  • Coordinación 3D.
  • Coordinación de agentes. Utilización de modelos BIM en la fase de obra.
  • Obtención de documentación 2D e información para ejecución de obra a partir del modelo BIM.
  • Obtención de mediciones mensuales de certificación y control de avance más relevantes del proyecto (cimentaciones, estructuras, fachadas y cubiertas) a partir del modelo BIM.
  • Obtención de documentación actualizada final de obra.

Requisitos solicitados

  • BIM Manager del Contratista
  • Entorno común de datos.
  • Actualización del BEP

Información de los modelos

Durante la ejecución de las obras, se realiza la obtención de mediciones mensuales de certificación y control de avance más relevantes de proyecto. (Cimentaciones, estructuras, fachadas y cubiertas) a partir del modelo BIM, especificando el flujo de trabajo mensual para la entrega de las certificaciones mensuales mediante los modelos BIM. Actualización mensual de los modelos durante la ejecución de obra, y obtención del modelo “As built” tras su finalización.

OBJETIVOS CONSEGUIDOS

  • Poseer un modelo BIM de información centralizada.
  • Visualizar soluciones y proporcionar soporte a los procesos de toma de decisiones: generar información y visualización, así como mejorar la capacidad de reacción ante posibles imprevistos.
  • Asegurar la coordinación de disciplinas: asegurar la coherencia y fiabilidad entre las soluciones de las diferentes disciplinas (arquitectura, estructura e instalaciones), así como la comunicación entre los agentes implicados.
  • Apoyar los análisis y la gestión de costes, plazos y ciclo de vida del proyecto.
  • Apoyar la transferencia de información desde el diseño a la fase de operación y mantenimiento: asegurar la entrega de una fuente As-Built de información única, fiable y coherente, así como mejorar la comunicación entre los agentes implicados.
  • Apoyar la generación de imágenes y recorridos virtuales.
