MUGARRA HOMES. Bloque de 57 viviendas en Iurreta (Bizkaia)

DATOS SIGNIFICATIVOS

PROMOTOR: Zorrotzaurre  Comisión Gestora
AGENTES IMPLICADOS:
Viuda de Sainz e Ingreen Innovación
FECHA DE INICIO: Junio 2020.
EMPLAZAMIENTO DEL PROYECTO:Punta Norte de la Isla de Zorrotzaurre, Bilbao.

OTROS DATOS SIGNIFICATIVOS: Se realizaron los modelos BIM de las redes de saneamiento y recogida neumática de basuras con el objetivo de una mejor trazabilidad de las mediciones de obra asociadas a estas unidades, el estudio de soluciones alternativas a las recogidas en proyecto y la visualización de éstas desde un entorno tridimensional.

DESCRIPCIÓN DEL PROYECTO

El proyecto de Urbanización de la unidad de ejecución 1 de Zorrotzaurre tiene como objetivo la urbanización integral de la Ribera de Zorrotzaurre ( Punta Norte). Entre las principales actuaciones a realizar destacan:

  • Rellenos de la vialidad para adoptar la cota de no inundabilidad.
  • Bombeos de saneamiento.
  • Depósitos para recogida, almacenamiento y reutilización de las aguas de lluvia.
  • Se han proyectado varias subfluviales bajo la Ría para la conexión de las nuevas redes con las ya existentes en las riberas.
  • Recogida neumática de residuos sólidos urbanos (RSU).

USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM

USOS BIM

  • Diseño y visualización 3D.
  • Coordinación y análisis de interferencias.
  • Extracción de mediciones y generación de presupuestos
  • Realidad aumentada
  • Sostenibilidad: Cálculo de la huella de CO2.

REQUISITOS SOLICITADOS

  • Mejora del control de obra a través de la digitalización de determinados activos.
  • Como valor añadido se calculo la huella de carbono de la solución proyectada en base a los datos extraídos de los modelos.

INFORMACIÓN DE LOS MODELOS

  • Modelos de geometría federados en formato nativo.
  • Modelos en formato nativo.
  • Modelos en formato IFC2x3.
  • Modelo de geometría federado en formato NWD.
  • Archivo NWF de colisiones e interferencias.

OBJETIVOS CONSEGUIDOS

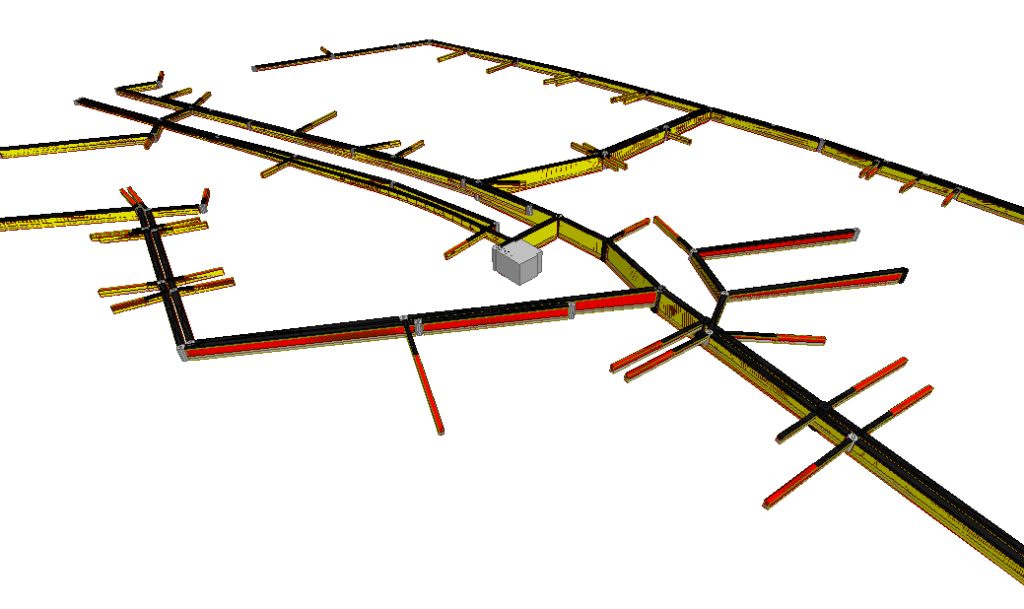

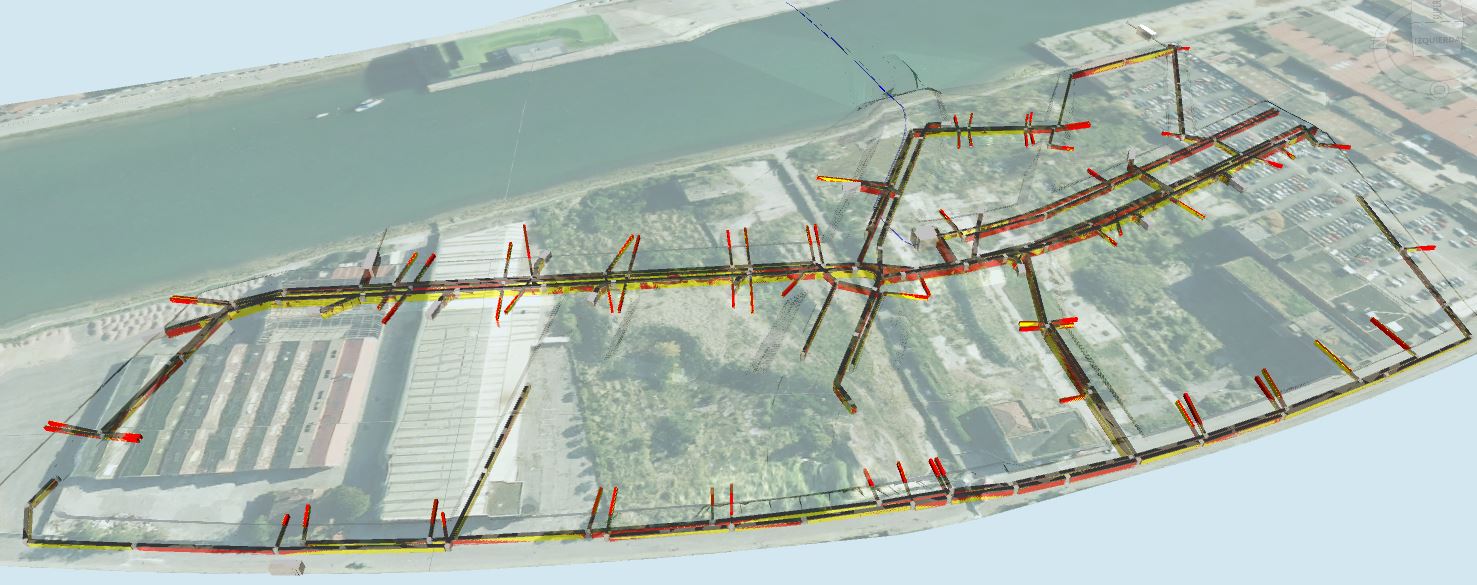

  • Visualizar, a través de maquetas 3D, las redes de saneamiento y recogida neumática de basuras de manera mucho más intuitiva.
  • Analizar, con la antelación suficiente, posibles interferencias entre redes y llegar a una resolución temprana de conflictos previo a la fase constructiva.

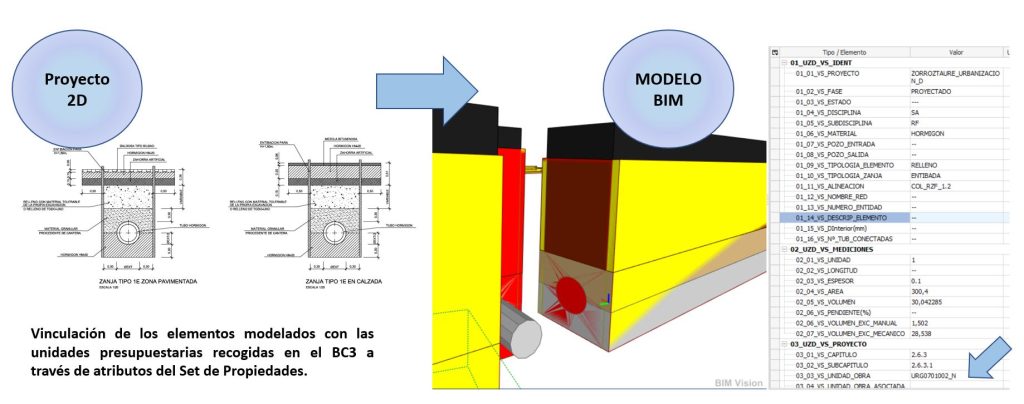

  • Extracción de mediciones y ejecución de presupuestos.
  • Estudio de alternativas técnicas.

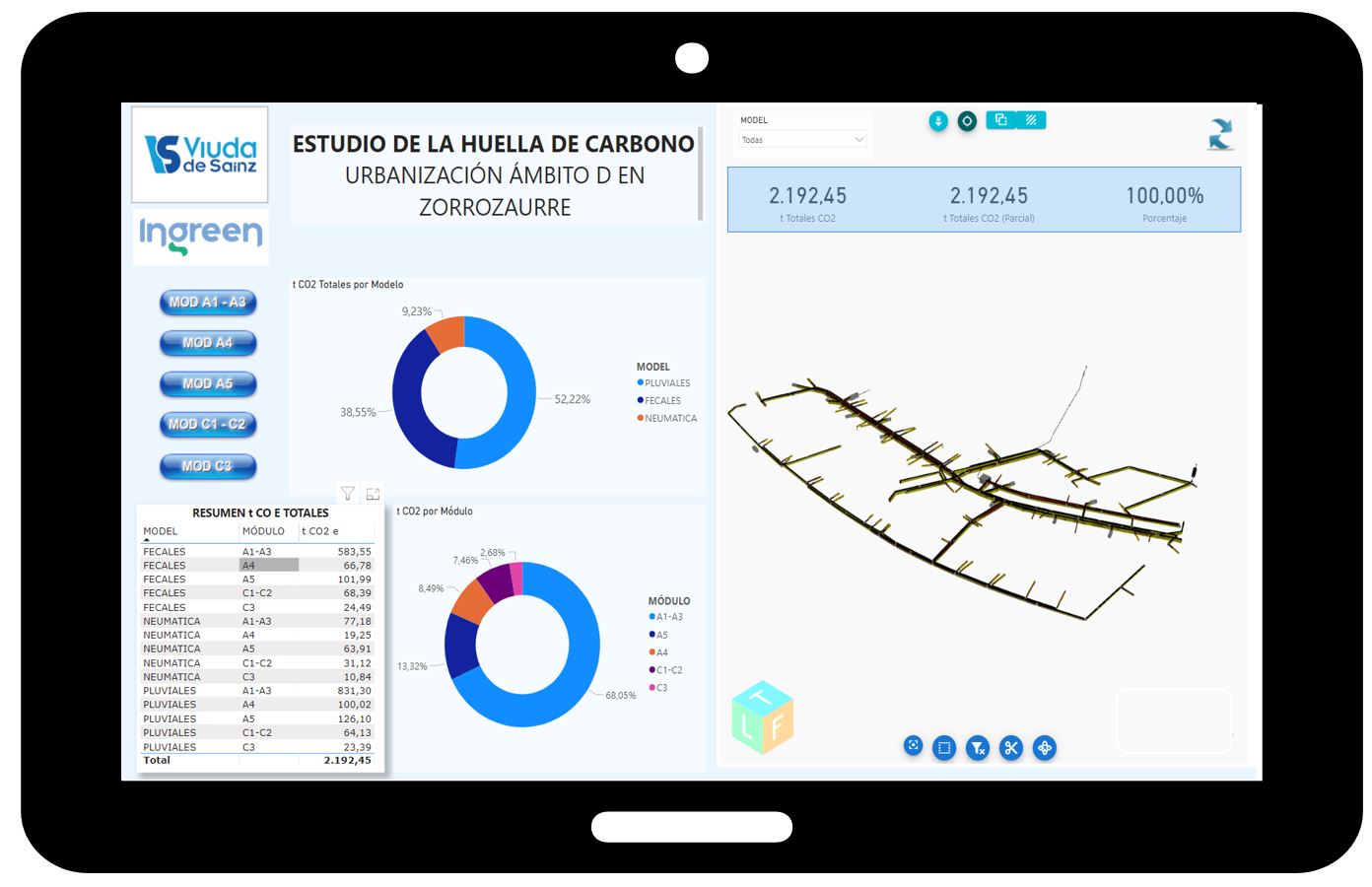

  • Cálculo de la Huella de Carbono de la redes proyectadas y representación de los cálculos a través de herramientas que combinan la visualización de modelos y la gestión de datos.

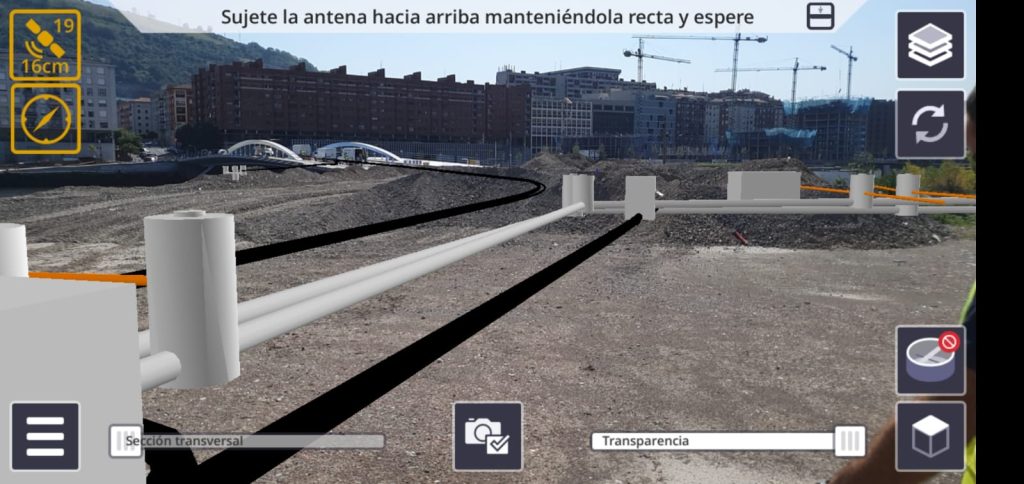

  • Paseos in situ con realidad aumentada.

MAPA DE LOCALIZACIÓN DEL PROYECTO:
