Zorrotzaurre proiektua (Viuda de Sainz eta Ingreen Innovación)

SALBURA. ARABA

DATU NABARMENAK

SUSTATZAILEA:
Zorrotzaurre Kudeaketa Batzordea

INPLIKATUTAKO ERAGILEAK:
Viuda de Sainz eta Ingreen Innovación

HASTE-DATA:
2020ko ekaina

PROIEKTUAREN KOKALEKUA:
Zorrotzaurre uhartearen iparraldeko muturra, Bilbo

BESTE DATU NABARMEN BATZUK:

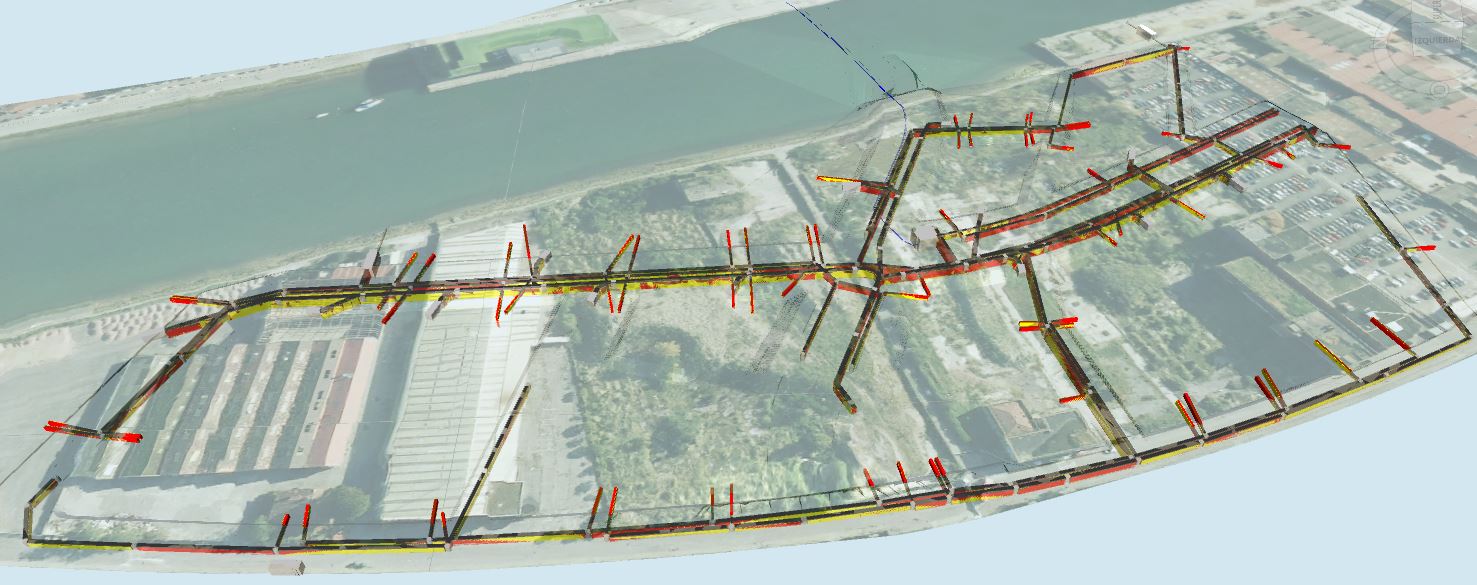

Saneamenduko eta zabor-bilketa pneumatikoko sareen BIM ereduak egin ziren, unitate horietarako obra-neurketen trazabilitate hobea lortzeko, proiektuan jasotakoez bestelako soluzioak aztertzeko eta soluzio horiek hiru dimentsioko ingurune batean ikusteko.

PROIEKTUAREN DESKRIBAPENA

T

Zorrotzaurreko 1. egikaritze-unitatea urbanizatzeko proiektuaren helburua da Zorrotzaurreko Erribera (Iparraldeko muturra) osorik urbanizatzea. Jarduera nagusien artean, hauek nabarmentzen dira:

Bidearen betelanak, uholde-arriskuak saihesteko kota bermatu ahal izateko.
Saneamendu-ponpaketak.
Euri-urak biltzeko, biltegiratzeko eta berrerabiltzeko deposituak.
Itsasadarraren azpitik zenbait bide proiektatu dira, sare berriak ibaiertzetan lehendik daudenekin lotzeko.
Hiri-hondakin solidoen bilketa pneumatikoa.

BIM EREDUETATIK LORTUTAKO INFORMAZIOA ETA ERABILERAK



BIM erabilerak

3D-ko diseinua eta bistaratzea.
Interferentziak koordinatzea eta aztertzea.

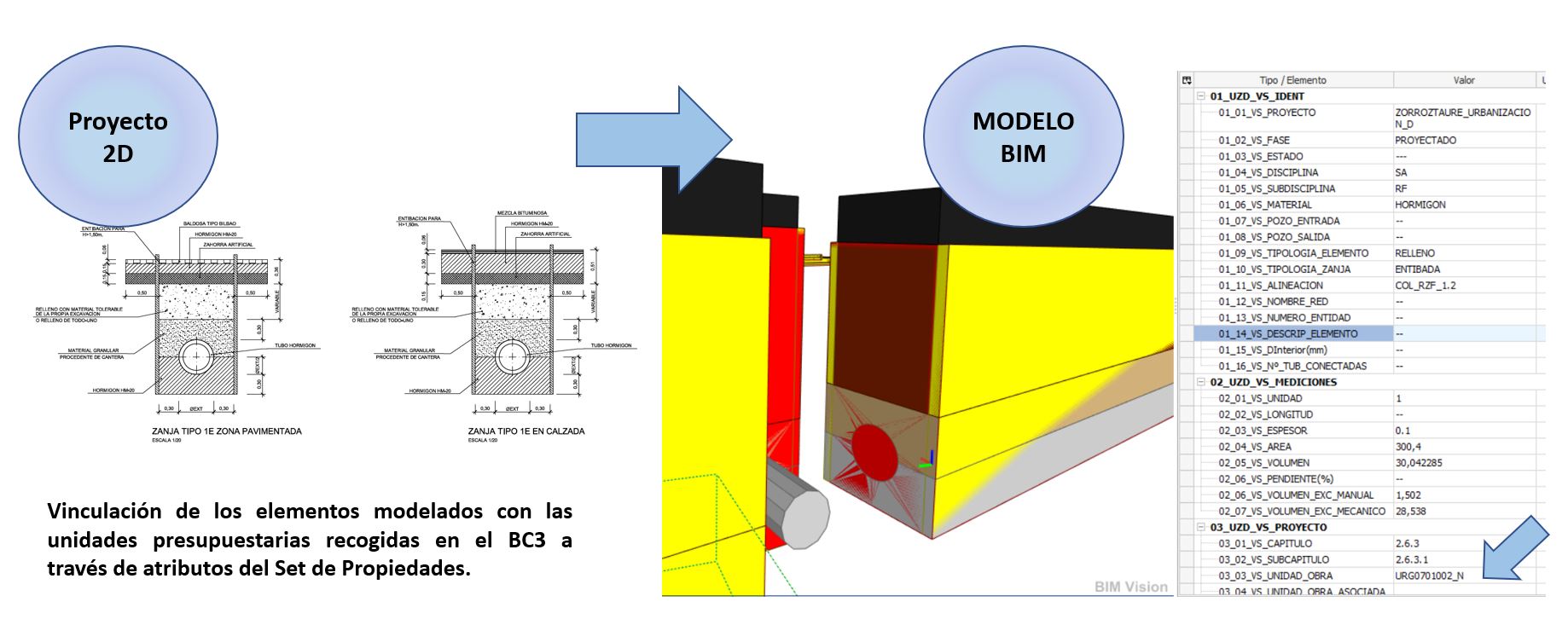

Neurketak ateratzea eta aurrekontuak sortzea.
Errealitate areagotua.
Jasangarritasuna: CO2-aren aztarna kalkulatzea.

Eskakizunak

Obraren kontrola hobetzea, eta, horretarako, aktibo jakin batzuk digitalizatzea.

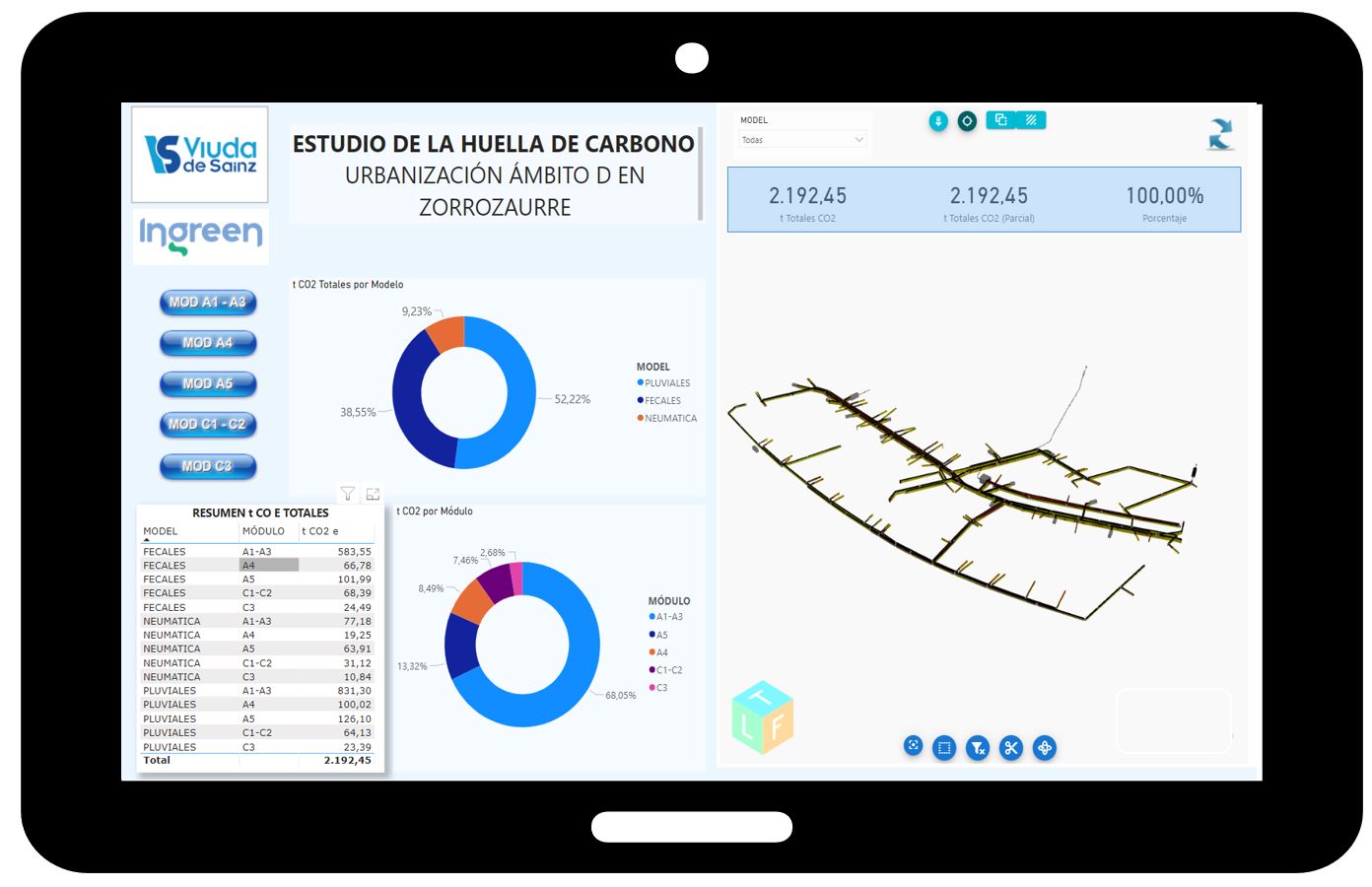

Balio erantsi gisa, proiektatutako soluzioaren karbono-aztarna kalkulatu da, ereduetatik ateratako datuetan oinarrituta.

Ereduei buruzko informazioa

Geometria-eredu federatuak formatu natiboan.
Ereduak formatu natiboan.
IFC2x3 formatuko ereduak.
Geometria-eredu federatua NWD formatuan.
Talken eta interferentzien NWF fitxategia.

LORTUTAKO HELBURUAK



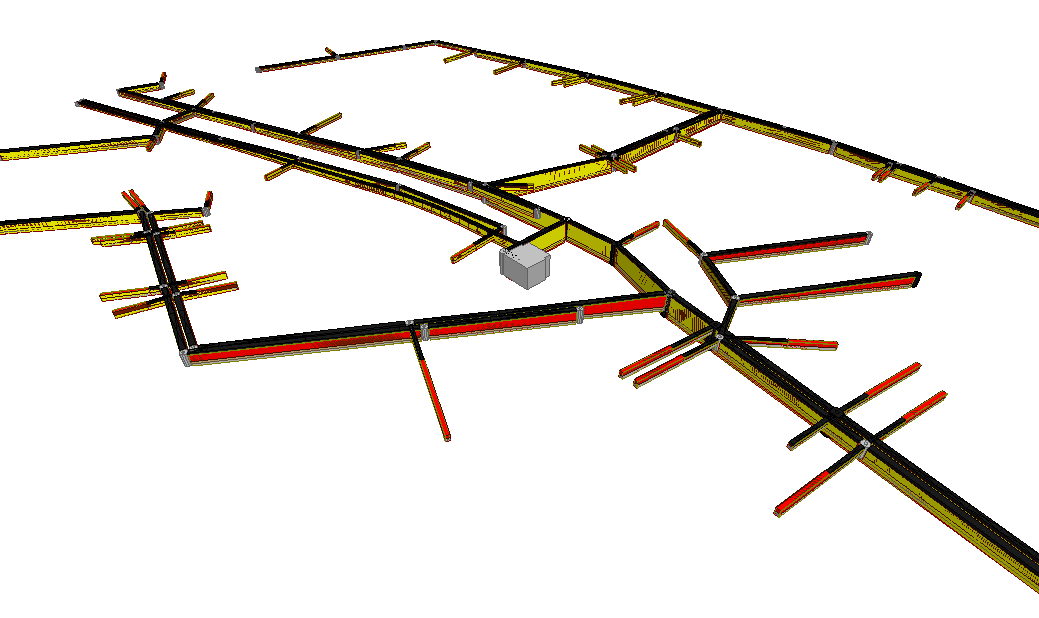

3D-ko maketen bidez, askoz modu intuitiboagoan bistaratzea saneamenduko eta zabor-bilketa pneumatikoko sareak.
Sareen arteko interferentzia posibleak behar besteko aurrerapenaz aztertzea eta gatazkak eraikuntza-fasea baino lehen konpontzea.
Neurketak ateratzea eta aurrekontuak exekutatzea.
Alternatiba teknikoak aztertzea.
Proiektatutako sareen karbono-aztarna kalkulatzea. Kalkuluak irudikatzea, ereduak bistaratzen eta datuak kudeatzen dituzten tresnen bidez.

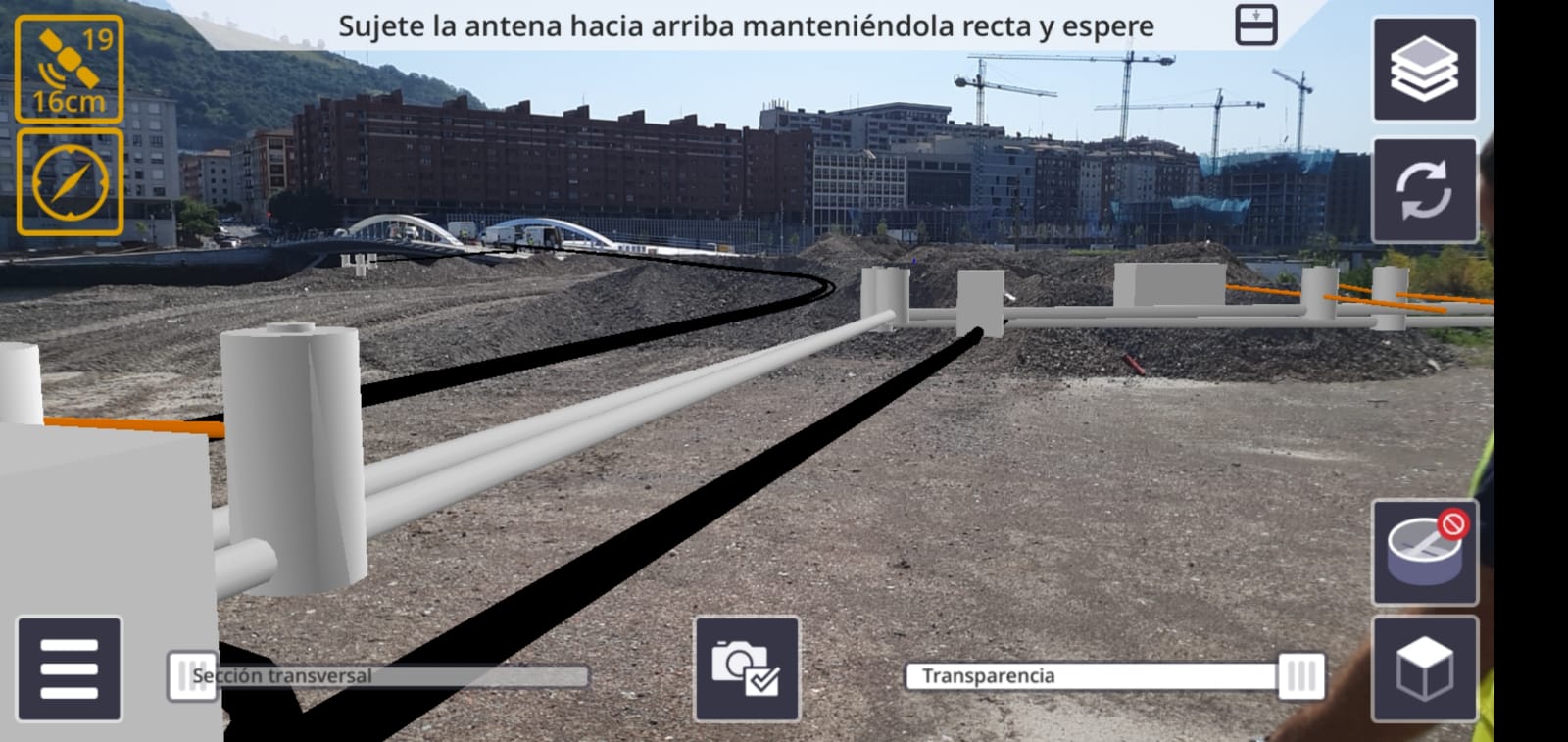

Errealitate areagotuarekin in situ eginiko ibilaldiak.
